Cilinderlagers

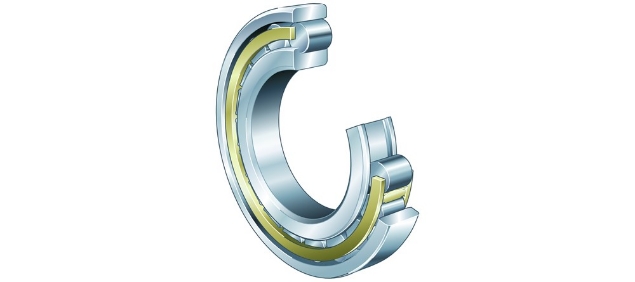

Cilinder rollager eenrijig

Cilinder rollager eenrijig

Cilinder rollager eenrijig

Cilinder rollager eenrijig

Eenrijige cilindrische rollagers met kooi zijn geschikt waar:<br> <br><ul><li>Lagerinrichtingen worden onderworpen aan zeer hoge radiale belastingen</li><li>Niet alleen hoge radiale krachten, maar ook axiale belastingen vanuit één of beide richtingen moeten worden ondersteund door de lagerpositie (semi- of positionerende lagerfunctie)</li><li>Lagerinrichtingen moeten een zeer hoge stijfheid hebben</li><li>Axiale verplaatsingen van de as ten opzichte van het huis moeten worden gecompenseerd zonder beperking in het lager (in het geval van lagers met een niet-lokaliserende of semi-lokaliserende lagerfunctie)</li><li>Hoge radiale belastingen en zeer hoge snelheden treden op, maar het zeer hoge radiale draagvermogen van volledig complementaire cilindrische rollagers is niet vereist</li><li>De lagers moeten scheidbaar zijn (een lagerring kan worden verwijderd voor eenvoudigere montage)</li></ul><br>Type N:<br><br>Lagers met niet-lokaliserende lagerfunctie<br>Cilinderrollagers van het type N hebben twee starre ribben op de binnenring, terwijl de buitenring geen ribben heeft.<br>Door het ontbreken van ribben zijn axiale verplaatsingen van de as ten opzichte van het huis in beide richtingen binnen het lager mogelijk.<br>De maximale axiale verplaatsing s wordt gegeven in de producttabellen.<br>Lagers van het type N worden gebruikt als niet-positionerende lagers, d.w.z. ze kunnen de as niet axiaal in beide richtingen geleiden.<br><br>X-life<br><br>Eenrijige cilinderrollagers met kooi worden geleverd tot een buitendiameter D = 320 mm als X-life lagers.<br>Deze lagers vertonen aanzienlijk betere prestaties dan vergelijkbare standaard cilindrische rollagers.<br>Dit wordt bijvoorbeeld bereikt door de gewijzigde interne constructie, de geoptimaliseerde contactgeometrie tussen de rollen en loopbanen, de betere oppervlaktekwaliteit en de geoptimaliseerde rolgeleiding en smeerfilmvorming.<br><br>E = Ontwerp met verhoogde capaciteit<br>XL = X-life<br>M1 = Tweedelige messing kooirol geleid<br>M1A = Kooi van massief messing, tweedelig, geribbeld op buitenring<br>Verpakt per stuk

Eenrijige cilindrische rollagers met kooi zijn geschikt waar:<br> <br><ul><li>Lagerinrichtingen worden onderworpen aan zeer hoge radiale belastingen</li><li>Niet alleen hoge radiale krachten, maar ook axiale belastingen vanuit één of beide richtingen moeten worden ondersteund door de lagerpositie (semi- of positionerende lagerfunctie)</li><li>Lagerinrichtingen moeten een zeer hoge stijfheid hebben</li><li>Axiale verplaatsingen van de as ten opzichte van het huis moeten worden gecompenseerd zonder beperking in het lager (in het geval van lagers met een niet-lokaliserende of semi-lokaliserende lagerfunctie)</li><li>Hoge radiale belastingen en zeer hoge snelheden treden op, maar het zeer hoge radiale draagvermogen van volledig complementaire cilindrische rollagers is niet vereist</li><li>De lagers moeten scheidbaar zijn (een lagerring kan worden verwijderd voor eenvoudigere montage)</li></ul><br>Type NJ:<br><br>Lagers van het type NJ hebben twee stijve ribben op de buitenring en één stijve ribbe op de binnenring.<br>Bij deze cilindrische rollagers zijn axiale verplaatsingen van de as ten opzichte van het huis slechts in één richting mogelijk.<br>De maximale axiale verplaatsing wordt gegeven in de producttabellen.<br>Lagers van het type NJ worden gebruikt als semi-positionerende lagers, d.w.z. ze kunnen de as axiaal in één richting geleiden.<br>Semi-positionerende lagers NJ kunnen worden gecombineerd met een L-vormige ring HJ om een positionerende lagereenheid te vormen.<br><br>E = Ontwerp met verhoogde capaciteit<br>M1 = Tweedelige messing kooirol geleid<br>C3 = Interne speling (hoger dan Cn)<br>Verpakt per stuk

Eenrijige cilindrische rollagers met kooi zijn geschikt waar:<br> <br><ul><li>Lagerinrichtingen worden onderworpen aan zeer hoge radiale belastingen</li><li>Niet alleen hoge radiale krachten, maar ook axiale belastingen vanuit één of beide richtingen moeten worden ondersteund door de lagerpositie (semi- of positionerende lagerfunctie)</li><li>Lagerinrichtingen moeten een zeer hoge stijfheid hebben</li><li>Axiale verplaatsingen van de as ten opzichte van het huis moeten worden gecompenseerd zonder beperking in het lager (in het geval van lagers met een niet-lokaliserende of semi-lokaliserende lagerfunctie)</li><li>Hoge radiale belastingen en zeer hoge snelheden treden op, maar het zeer hoge radiale draagvermogen van volledig complementaire cilindrische rollagers is niet vereist</li><li>De lagers moeten scheidbaar zijn (een lagerring kan worden verwijderd voor eenvoudigere montage)</li></ul><br>Type NJ:<br><br>Lagers van het type NJ hebben twee stijve ribben op de buitenring en één stijve ribbe op de binnenring.<br>Bij deze cilindrische rollagers zijn axiale verplaatsingen van de as ten opzichte van het huis slechts in één richting mogelijk.<br>De maximale axiale verplaatsing wordt gegeven en de producttabellen.<br>Lagers van het type NJ worden gebruikt als semi-positionerende lagers, d.w.z. ze kunnen de as axiaal in één richting geleiden.<br>Semi-positionerende lagers NJ kunnen worden gecombineerd met een L-vormige ring HJ om een positionerende lagereenheid te vormen.<br><br>X-life<br><br>Eenrijige cilinderrollagers met kooi worden geleverd tot een buitendiameter D = 320 mm als X-life lagers.<br>Deze lagers vertonen aanzienlijk betere prestaties dan vergelijkbare standaard cilindrische rollagers.<br>Dit wordt bijvoorbeeld bereikt door de gewijzigde interne constructie, de geoptimaliseerde contactgeometrie tussen de rollen en loopbanen, de betere oppervlaktekwaliteit en de geoptimaliseerde rolgeleiding en smeerfilmvorming.<br><br>E = Ontwerp met verhoogde capaciteit<br>XL = XL-life<br>TVP2 = Solide raamkooi gemaakt van PA66<br>C3 = Interne speling (hoger dan Cn)<br>C4 = Lager interne speling groter dan C3<br>C5 = Interne speling (hoger dan C4)<br>Verpakt per stuk.
